14 年 2024 月 2 日，Raspberry Pi 基金會宣布推出 M.2 HAT+，這是一款電路板配件，可用於為 Raspberry Pi 5 添加 M.XNUMX 週邊設備，例如 NVMe 儲存驅動器和 AI 加速器。查看 適用於任何型號的最佳 Raspberry Pi 配件套件.
HAT+ 使用柔性扁平電纜連接到 Raspberry Pi 5，資料傳輸速度超過 800 MB/s。售價 12 美元，是一款經濟實惠的升級產品，值得所有 Raspberry Pi 5 用戶考慮。
快速連結
需要 M.2 HAT+

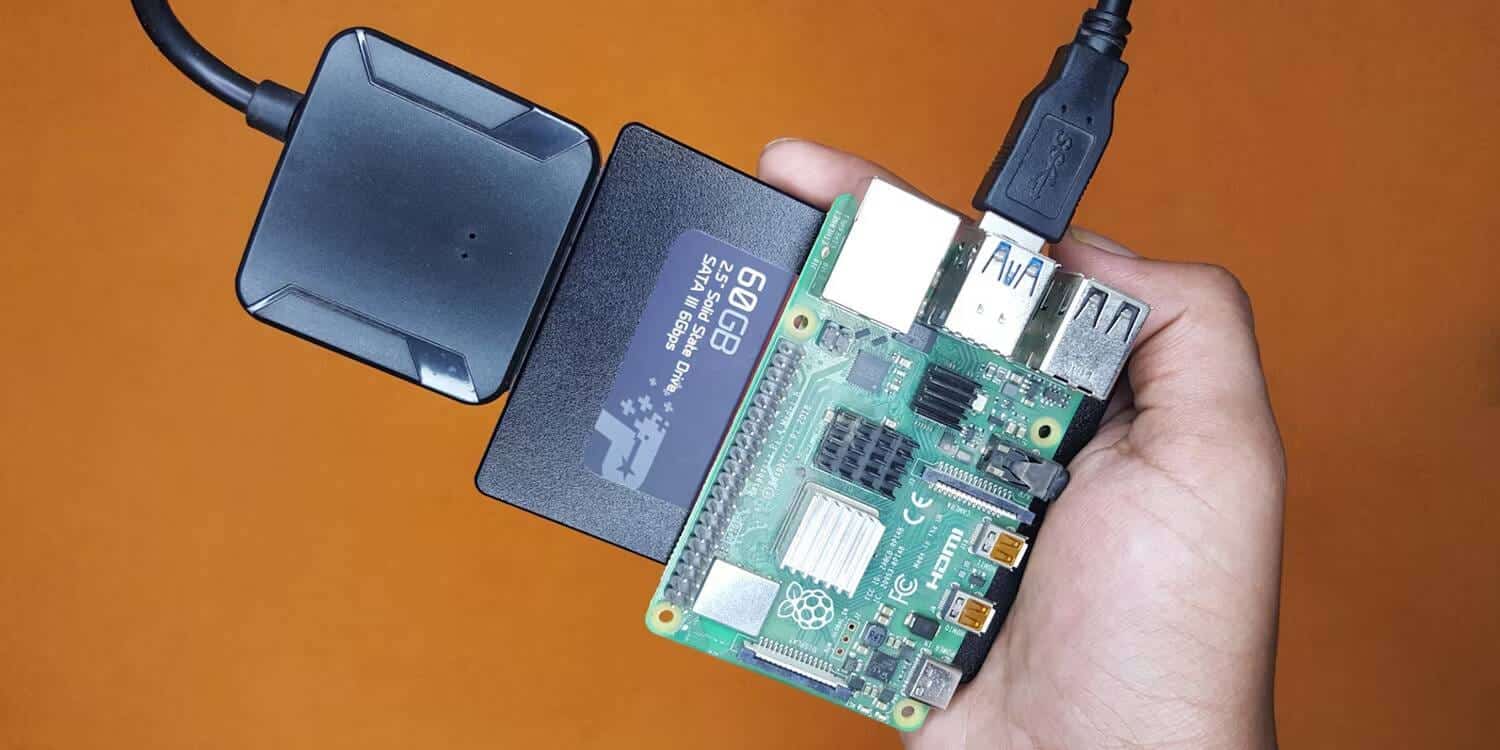

多年來，Raspberry Pi 可用的標準儲存選項一直是 microSD 卡和 SSD/硬碟，使用 USB轉SATA轉接器MicroSD 卡速度慢且不可靠，而 SATA SSD 雖然速度快且可靠，但需要透過 Raspberry Pi 的 USB 3.0 連接埠供電。
NVMe SSD 比 SATA SSD 快得多。您可以使用 USB 轉 M.2 外殼然而，由於 USB 連接埠會造成阻礙，其速度將與 SATA SSD 相同。這就是為什麼需要更快的介面。
HAT+（Hardware Attached to Top Plus）是標準配件的增強版。 HAT+ 中的「Plus」指的是資料傳輸速率的提升以及對更多週邊裝置的支援。 樹莓派 M.2 擴充板 為連接的周邊設備提供高達 3 安培的電流。它還配有 LED 指示燈，用於指示電源和活動狀態。檢查 Raspberry Pi 和 Sense HAT 溫度監控指南：重要步驟和技巧.

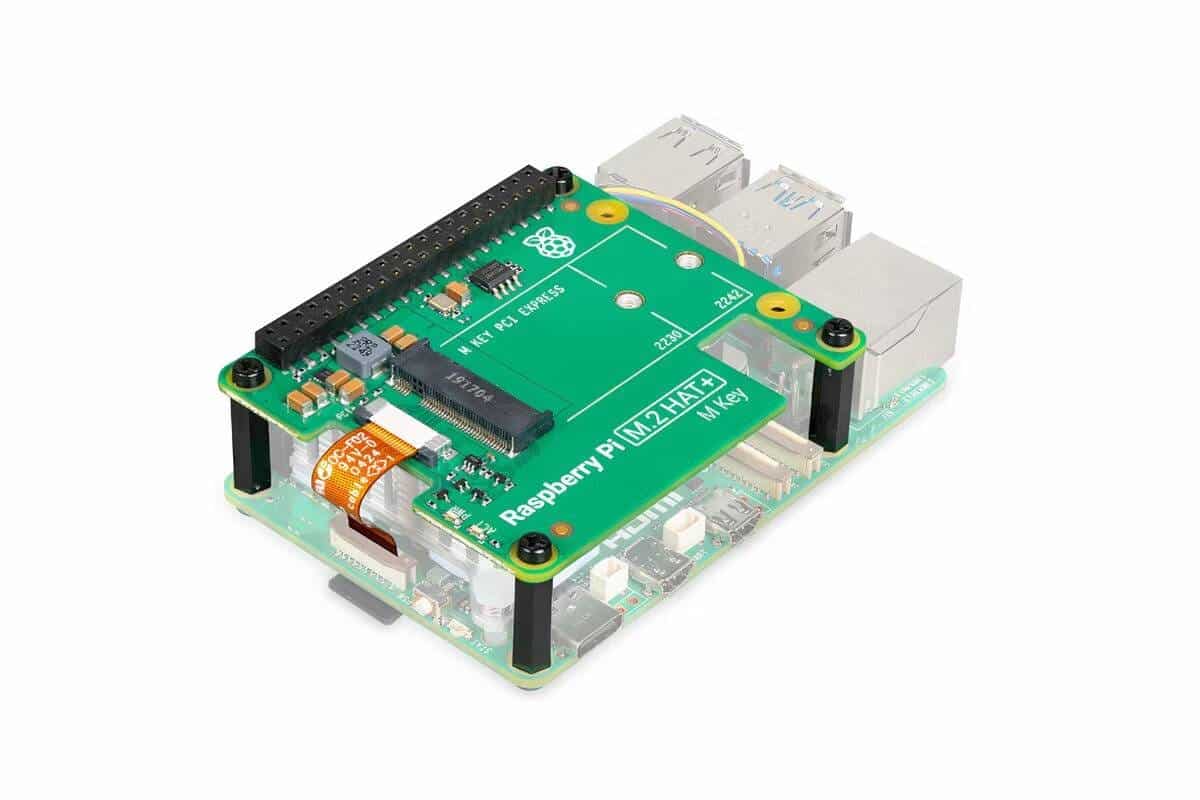

將 M.2 HAT+ 連接到 Raspberry Pi 5
Raspberry Pi 5 主機板上有一個 PCIe (PCI Express) 介面。您可以使用 FFC（柔性扁平電纜）連接 Pi 5 和 M.2 HAT+ 擴充板。 FFC 為開發板供電並傳輸資料。無需單獨為開發板供電。為了滿足額外的供電需求，我強烈建議使用 Raspberry Pi 27 官方提供的 5W 電源供應器。 FFC 已包含在 M.2 HAT+ 擴充板線纜中。
您可以將 NVMe（非揮發性記憶體高速協定）硬碟連接到 M.2 插槽。 2230（30 毫米）和 2242（42 毫米）尺寸的硬碟非常適合主機板。較長的 SSD 雖然相容，但無法安裝。 M.2 SATA SSD 並非 NVMe，因此不相容。
Raspberry Pi 2 上的 M.5 NVMe 速度有多快？
Raspberry Pi 5 使用 RP1 模組，這是一款用於處理輸入/輸出 (I/O) 的新型控制器晶片。它提供更大的頻寬並加速外設吞吐量。快速 microSD 卡的讀取速度可達 100 MB/s，而使用 USB 轉 SATA 連接線連接的 SATA SSD 的讀取速度可達約 300 MB/s。
但是，HAT+ 上的 M.2 NVMe 讀取速度可以超過 400MB/s，輕鬆使其成為 Pi 5 最快的儲存選項。
M.2 NVMe 效能更快
即使是價格低廉的 NVMe 硬碟也能輕鬆達到 3 GB/s 的速度。然而，Pi 5 擁有單通道 PCIe 2.0 總線，速度限制為 500 MB/s。設備通道數量無法增加。不過，您可以將匯流排變更為 PCIe 3.0 標準，從而提供更高的頻寬。這可以透過設定檔中的設定來實現。

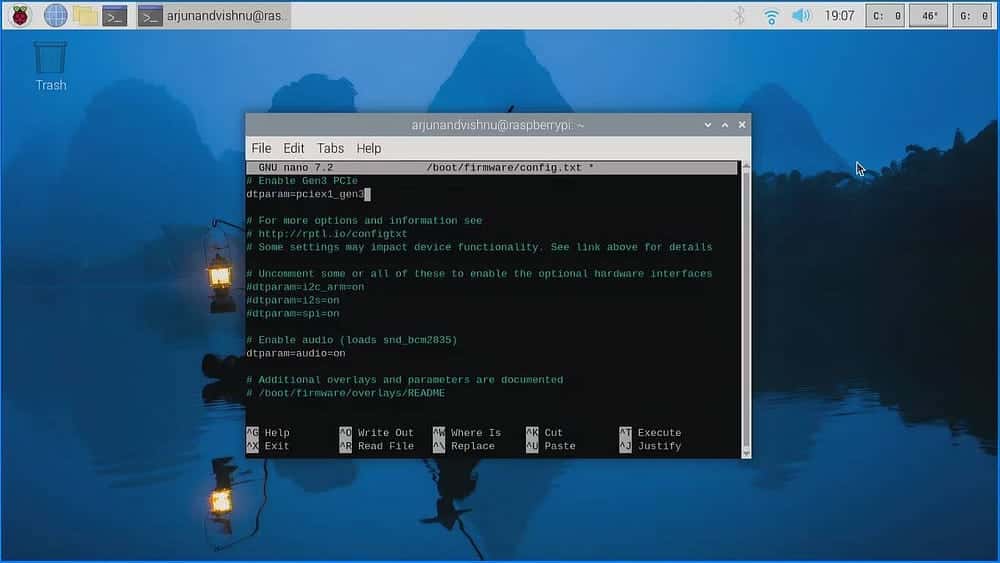

在終端機中編輯設定檔：
須藤奈米 /boot/firmware/config.txt並新增以下行：
dtparam=pciex1_gen3
點擊儲存檔案 按Ctrl + O 重啟 Pi 5 以載入新配置。這應該會使 Pi 5 的 PCIe 以 Gen 3 模式啟動。 Pi 5 的速度會提升多少？速度會提升一倍以上，現在速度超過 800MB/s。需要注意的是：Gen XNUMX 尚未正式支援。
您能從 M.5 NVMe SSD 啟動 Pi 2 的作業系統嗎？
是的！但您需要先安裝作業系統。要將作業系統安裝到 microSD 卡上，您需要使用讀卡機。要將作業系統安裝到 NVMe 磁碟機上，您需要 USB 轉 M.2 轉接器不過，這個插件不太受歡迎。如果你不常安裝作業系統，那麼你可以不用它。
訣竅是先在 microSD 卡上安裝 Raspberry Pi 作業系統。從 microSD 卡啟動，然後使用以下命令將作業系統安裝到 NVMe 驅動器上 樹莓派成像儀完成後，取出 microSD 卡，Pi 5 應該會從 NVMe SSD 啟動。

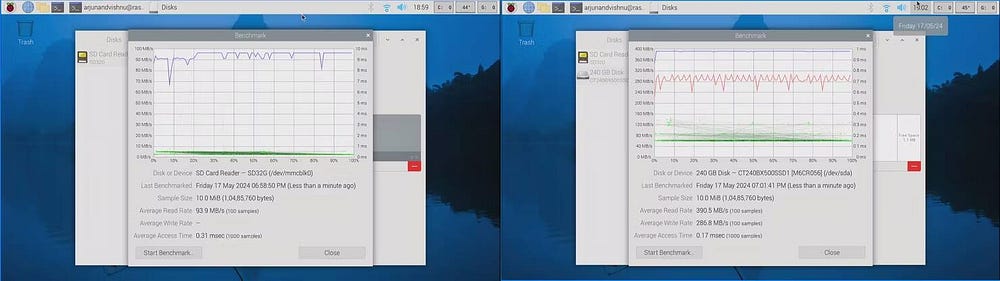

Raspberry Pi 上的 NVMe 速度
Raspberry Pi 基準測試結果通常會成為標準。然而，M.2 HAT+ 的延遲發布導致了第三方開發，例如 NVMe 基礎 來自皮莫羅尼。

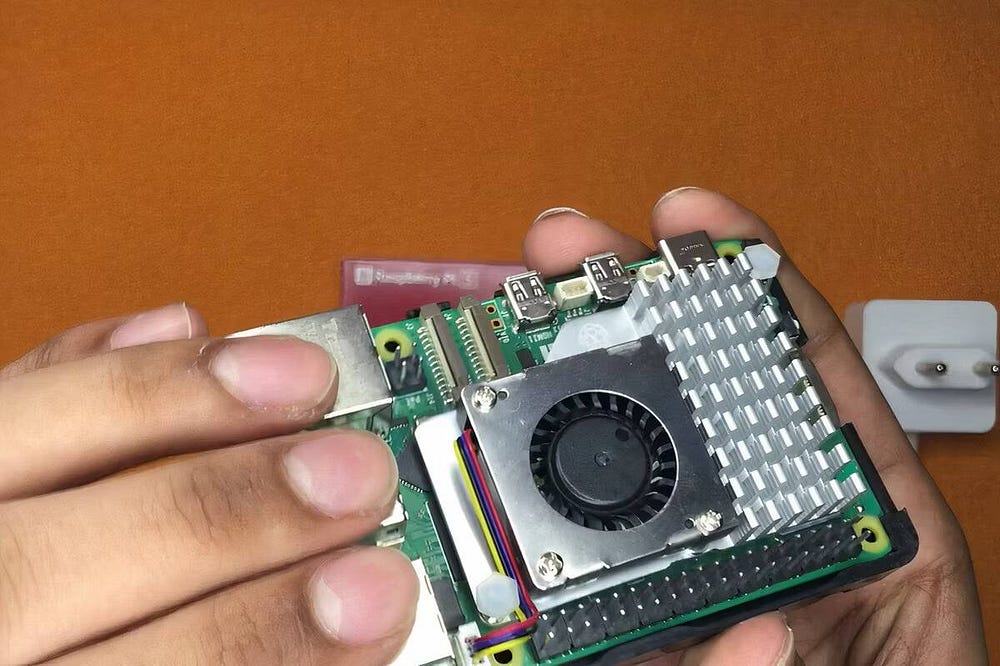

M.2 HAT+ 設計為使用 5 毫米介面安裝在 Pi 16 頂部。這種設計看起來很緊湊，但有足夠的空間容納官方的 Pi 5 散熱器。空間不足會影響氣流並增加噪音，尤其是當風扇全速運轉時。
如果沒有散熱器，當處理器達到最大極限時，Pi 5 會在不到一分鐘的時間內停止運作。 M.2 HAT+ 設計使得除了尺寸接近官方散熱器的散熱器外，很難使用其他散熱器。
與上一代產品相比，Pi 5 的處理器有了顯著改進。要充分發揮快速處理器的效能，您需要為其提供快速數據，因此 M.2 NVMe 是未來的發展方向，而面向未來的 HAT+ 標準更是錦上添花。您應該入手它；它售價 12 美元，物超所值。現在就可以體驗一下。 發現最好的 Raspberry Pi 5 配件，顯著提升裝置效能。.
